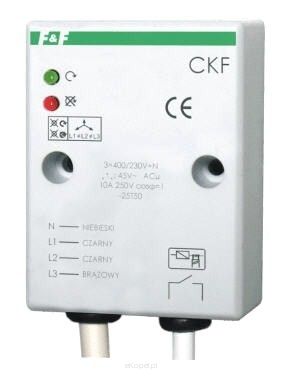

Czujnik kolejności i zaniku fazy CKF ze stałym progiem asymetrii napięciowej zadziałania. Styk 1Z.
Przeznaczenie
Czujnik kolejności i zaniku faz przeznaczony jest do zabezpieczania
silników elektrycznych zasilanych z sieci trójfazowej w przypadkach
zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między
fazami, grożących zniszczeniem silnika, oraz zabezpieczeniem kierunku
obrotów silnika w przypadku zmiany faz przed czujnikiem.
Działanie
Zanik napięcia w co najmniej jednej, dowolnej fazie lub
asymetria napięciowa między fazami powyżej progu zadziałania spowoduje
wyłączenie silnika. Wyłączenie nastąpi z opóźnieniem 4sek, co zapobiega
przypadkowemu odłączeniu silnika przy chwilowym spadku napięcia. Ponowne
załączenie nastąpi automatycznie przy wzroście napięcia o 5V powyżej
napięcia zadziałania (ti. o wartość histerezy napięciowej). Przy
powyższych anomaliach uruchomienie silnika jest niemożliwe. W przypadku
zmiany kolejności faz przed czujnikiem powodującej niepożądaną zmianę
kierunku wirowania silnika, czujnik nie pozwoli na uruchomienie silnika.
Ponowne załączenie jest możliwe po powrocie właściwej kolejności faz.
Dane techniczne
| zasilanie | 3×400/230V+N |
| styk | separowany 1Z |
| prąd obciążenia | <10A |
| sygnalizacja zasilania / właściwa kolejność faz | LED zielona |
| sygnalizacja niewłaściwej kolejności faz | LED czerwona |
| asymetria napięciowa zadziałania | 45V~ |
| histereza napięciowa | 5V~ |
| opóźnienie wyłączenia | 4sek |
| pobór mocy | 1,6W |
| temperatura pracy | -25÷40°C |
| przyłącze | OMY 4×1mm²; 2×0,75mm², l=0,5m |
| wymiary | 50×67×26mm |
| montaż | dwa wkręty do podłoża |
