Przeznaczenie

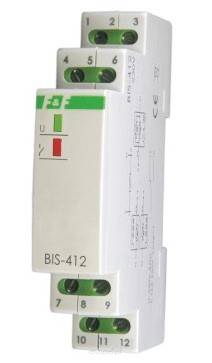

Elektroniczny bistabilny przekaźnik impulsowy BIS-412 przeznaczony jest do pracy w układzie grupowym. Pojedynczy przekaźnik pozwala na załączenie i wyłączenie sterowanego odbiornika po każdorazowym impulsie prądu spowodowanym naciśnięciem przycisku chwilowego (dzwonkowego) sterowania lokalnego. Układ grupowy pozwala na wyłączenie lub włączenie przyciskami sterowania centralnego wszystkich odbiorników podłączonych do poszczególnych przekaźników.
Działanie
Sterowanie lokalne
Załączenie odbiornika następuje po impulsie prądu spowodowanym naciśnięciem jednego, dowolnego przycisku chwilowego
z grupy sterowania lokalnego. Styk przekaźnika przełączany jest w pozycję 7-10. Po następnym impulsie nastąpi wyłączenie odbiornika (styk powraca do pozycji 7-12).
Sterowanie centralne
WYŁĄCZ WSZYSTKIE - po impulsie prądu spowodowanym naciśnięciem przycisku chwilowego
nastąpi wyłączenie wszystkich odbiorników (bez względu na ich stan - wyłączenia czy załączenia) sterowanych indywidualnie poszczególnymi przekaźnikami. Styk w każdym przekaźniku zostanie przełączony w pozycję 7-12.
ZAŁĄCZ WSZYSTKIE - po impulsie prądu spowodowanym naciśnięciem przycisku chwilowego
nastąpi włączenie wszystkich odbiorników (bez względu na ich stan - wyłączenia czy załączenia) sterowanych indywidualnie poszczególnymi przekaźnikami. Styk w każdym przekaźniku zostanie przełączony w pozycję 7-10.
UWAGA!
BIS-412 (230V) i BIS-412i (230V) mogą współpracować z przyciskami podświetlanymi (ΣI<5mA).
BIS-412 (24V) nie może współpracować z przyciskami podświetlanymi.
Dane techniczne
| zasilanie | |
| BIS-412 230V | 100÷265V AC |
| BIS-412i 230V | 100÷265V AC |
| BIS-412 24V | 24V AC/DC |
| BIS-412i 24V | 24V AC/DC |
| styk / prąd obciążenia AC-1 | |
| BIS-412 230V | separowany 1P / <16A |
| BIS-412i 230V | separowany 1Z / |
| BIS-412 24V | separowany 1P / <16A |
| BIS-412i 24V | separowany 1Z / |
| impuls sterujący | 110÷265V AC <20mA |
| maks. prąd przycisków sterujących | Σ5mA |
| opóźnienie zadziałania | 0,1÷0,2s |
| sygnalizacja zasilania | LED zielona |
| sygnalizacja załączenia styku | LED czerwona |
| pobór mocy | |
| stan czuwania | 0,15W |
| stan załączenia | 0,6W |
| temperatura pracy | -25÷50°C |
| przyłącze | zaciski śrubowe 2,5mm² |
| moment dokręcający | 0,4 Nm |
| wymiary | 1 moduł (18mm) |
| montaż | na szynie TH-35mm |
| stopień ochrony | IP20 |
Tabela mocy
Powyższe dane mają charakter orientacyjny i w dużym stopniu zależeć będą od konstrukcji konkretnego odbiornika (szczególnie dotyczy to żarówek LED, lamp energooszczędnych, transformatorów elektronicznych i zasilaczy impulsowych), częstotliwości załączeń oraz warunków pracy.
